安全飲水項目
瀏覽：1602 發布日期：2021-07-07 09:31:59

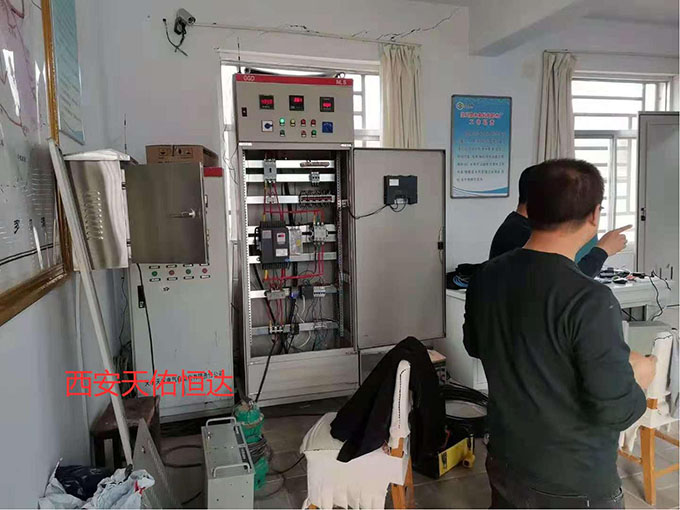

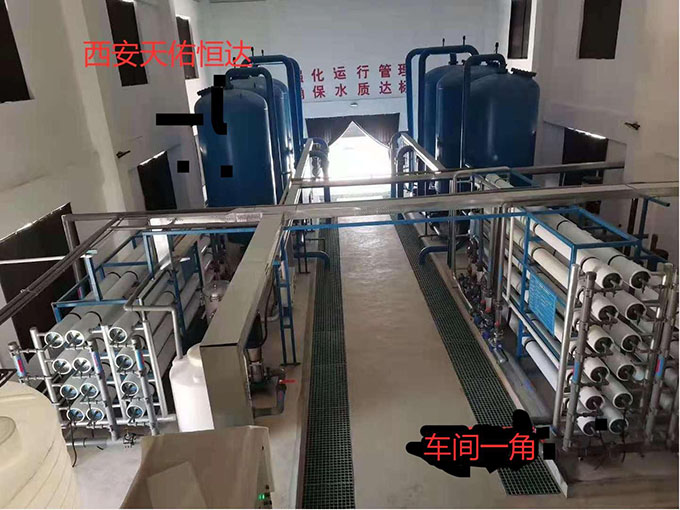

一． 系統組成本系統控制器采用西門子1200系列PLC以及數字量模塊SM1221、SM1222，模擬量采集模塊SM1231以及云控IOT物聯網模塊，上位機組態軟件采用力控 ForceControl V7.1整套系統使用800*600*2200配電柜組成，其中9軟啟動柜，7臺大口井PLC控制柜，以及現場源水井、蓄水池等'
、
二． 控制原理
將現場數據由各分站PLC采集處理后通過云控IOT物聯網模塊以及4G物聯網卡實時傳送至云平臺，中控室上位機通過云平臺實現讀取現場數據或發送控制信號至現場執行機構（包括水泵、閥門等等）

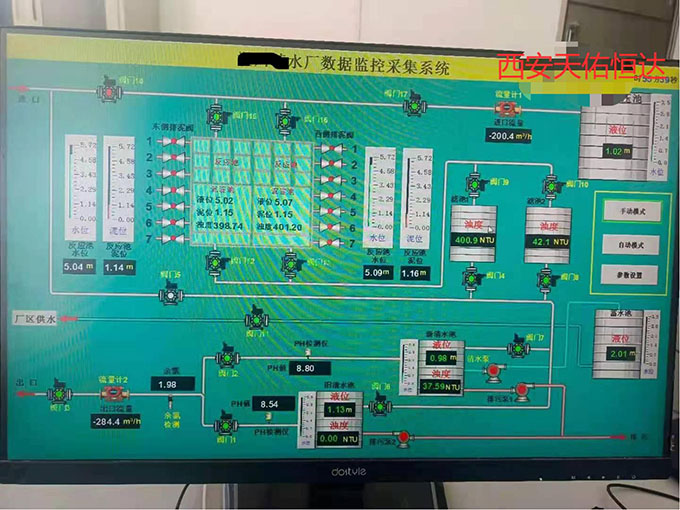

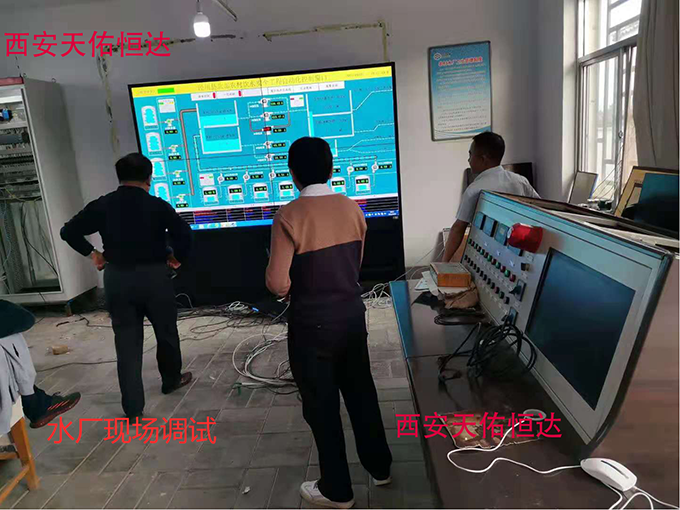

三，上位機
上位機采用采用力控 ForceControl V7.1，通過以太網方式與PLC控制器連接，具有一下功能：
1. 手動控制及自動控制功能
2. 現場設備運行參數的修改與設定
3. 實時曲線與歷史曲線以及歷史曲線查詢功能
4. 報警功能（液位低限、低低限、高限、高高限）
5. 手機端監控功能
