北京石油化工學院供暖技術研究項目
瀏覽：840 發布日期：2017-11-14 15:49:54

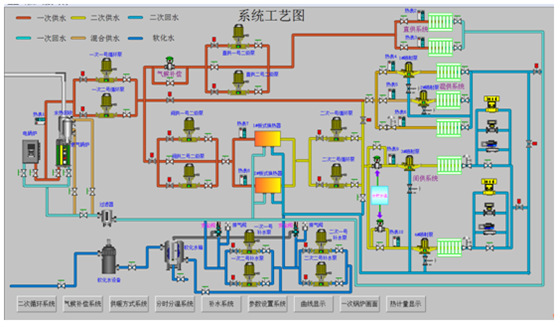

系統工藝圖
該項目屬2014北京市政招標項目，供本科生教學試驗平臺，屬北京市重點科研教學研究性項目之一。
該系統主要分為以下幾項控制：
一、分時分溫控制
裝置目的：模擬現實生活中人們的生活時間段，居住環境所需要的溫度來研究最科 學，最合理的供暖方式方法。
裝置配置：熱計量系統，變頻控制系統等。
二、氣候補償系統控制
裝置目的：模擬現實生活中不同的季節，居住環境所需要的溫度來研究最科學，最合理的供暖方式方法。
裝置配置：熱計量系統，變頻控制系統，氣候補償系統。
三、水力平衡控制
裝置目的：在系統水力失衡的情況下自動調節，以保證系統正常運行。
裝置配置：變頻控制系統，噴射泵，電動閥，補水泵等。

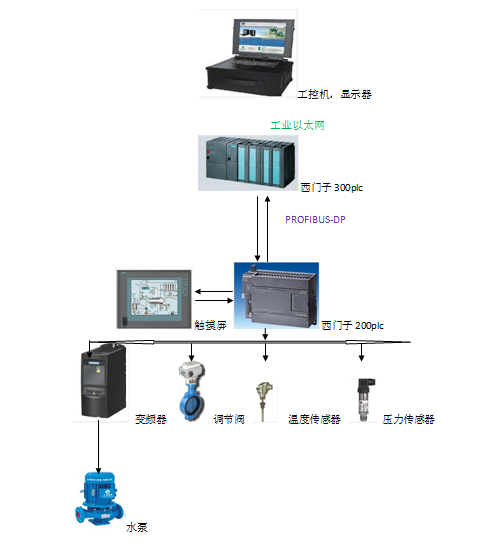

項目電控示意圖
項目電控示意圖

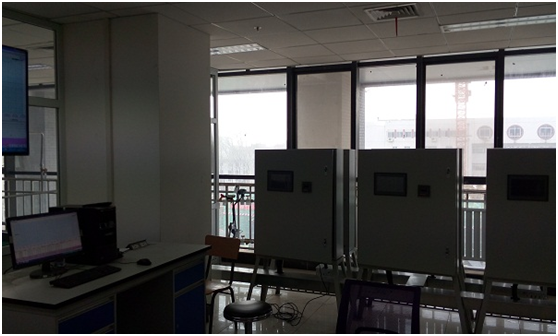

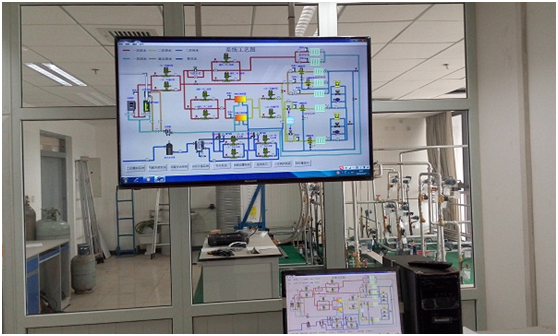

主控室圖

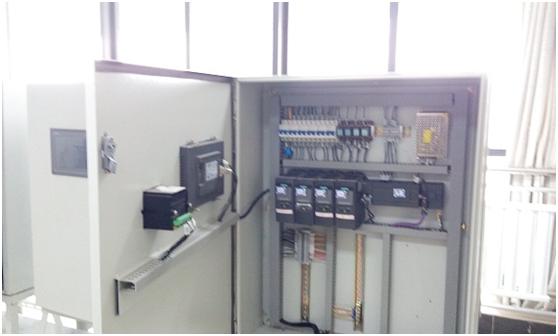

現場配電柜圖
配電柜圖
該項目成功完成了校方的各項技術要求和功能要求，為教學科研提供了可靠、穩定的實驗平臺。
